GMY의 172nm 엑시머 램프로 표면 처리 정밀도를 향상시키세요. 광화학적 산화 방식을 활용하여,
당사의 무수은 172nm 자외선 솔루션은 유기 오염 물질을 효과적으로 분해합니다.
반도체 웨이퍼, 디스플레이 기판 및 광학 장치에서 원자 수준의 청결도를 달성하기 위해.
메시지를 남겨주세요
저희 제품에 관심이 있으시고 더 자세한 정보를 원하시면 여기에 메시지를 남겨주세요. 최대한 빨리 답변드리겠습니다.
| 모델 | 힘 | 튜브 크기 (지름 × 길이) | 방출 길이 | 제품 코드 |
|---|---|---|---|---|
| 172E860D40×957 | 860와트 | 직경 40mm × 길이 957mm | 860mm | A520121 4001000 |
| 172E172D26.5×908 | 172와트 | 직경 26.5mm × 길이 908mm | 842mm | A5201215001000 |
100% 친환경 진공 UV 처리는 국제 RoHS 규정을 완벽하게 준수하여 클린룸에서 수은 위험 및 폐기물 처리 문제를 제거합니다.
고에너지 극자외선(VUV) 파장을 방출하여 주변 산소 분자를 지속적으로 이온화시키고, 고밀도의 반응성 수산화 라디칼(HO*)을 생성하여 유기 결합을 빠르게 분해합니다.
대규모 산업 생산 라인을 기반으로 완벽한 배치 균일성, 엄격한 출하 전 노화 테스트 및 견고한 공급망 신뢰성을 보장합니다.
맞춤형 아크 길이, 외피 치수, 다중 핀 전기 캡 단자 및 일치하는 안정기 제어 장치를 통해 맞춤형 도구에 완벽하게 기계적 통합이 가능합니다.
--------------位---------------

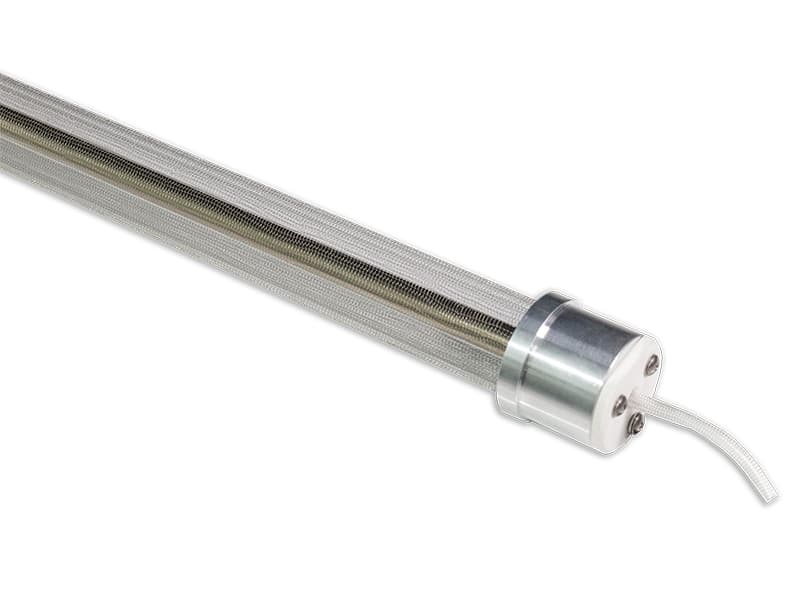

대형 유리판 표면에 대한 매크로 규모의 VUV 건식 처리를 제공합니다. 어레이 처리층 전에 잔류하는 다분자 흔적을 효과적으로 제거하여 최상의 균일성과 낮은 불량률을 보장합니다.

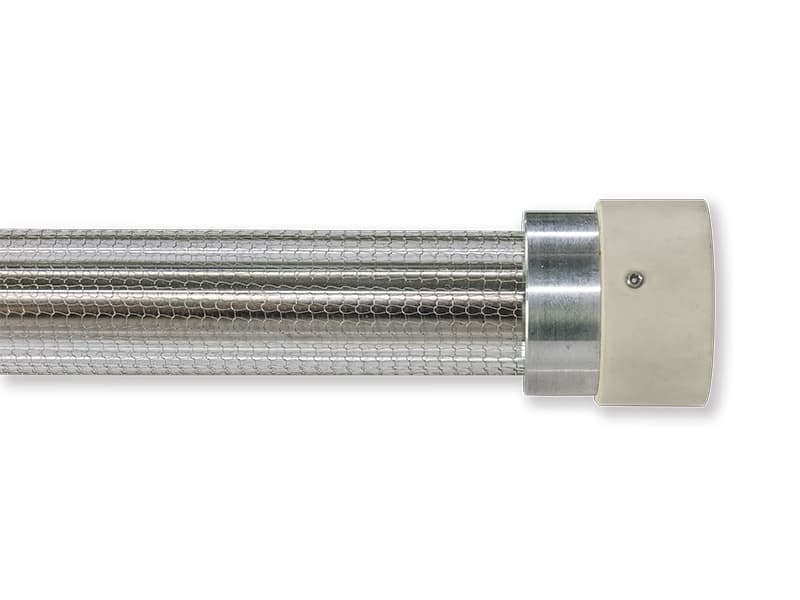

원자 수준까지 실리콘 표면에서 눈에 보이지 않는 유기 클러스터와 공기 중 탄화수소를 제거합니다. 네이티브 리소그래피 트랙 및 산화물 적층층에 필요한 웨이퍼 패턴을 준비합니다.
플립칩 본딩 전에 마이크로 범프 및 고밀도 IC 인터커넥트 레이아웃의 오염 물질을 제거합니다. 터미널 트랙을 세척하여 언더필 접착력을 획기적으로 향상시키고 패키지 박리를 방지합니다.
정밀한 프리즘, 결정 부품 및 고급 레이저 광학 장치를 위한 비접촉식 저온 건식 세척 솔루션을 제공합니다. 얇은 막 형태의 반사 방지 코팅을 수동 세척으로 인한 흠집이나 용제 자국으로부터 보호합니다.
박막 트랜지스터(TFT) 액정판, 컬러 필터 및 편광판을 세척합니다. 표면 습윤성을 극대화하여 고속 조립 라인 공정 중 재료가 고르게 퍼지도록 합니다.
플렉서블 전자종이 디스플레이의 복잡한 고분자 지지층 및 매트릭스 패널을 최적화합니다. 구조적 열 변형을 유발하지 않고 계면 가교 밀도를 크게 향상시킵니다.
수지 또는 유리 소재의 웨어러블 스마트 렌즈에 정밀한 광세척 처리를 수행합니다. 증착 공정 전에 표면의 물 접촉각을 급격히 낮춰 내구성이 뛰어나고 얼룩 없는 광학 코팅을 확보합니다.
폴리머 수지 및 미세유체 랩온어칩 장치에 화학적 변형 및 기능성 극성 그룹(-OH, -COOH) 삽입을 유도하여 고체 기판 모세관 채널 및 영구적인 결합을 형성합니다.
인증된 품질 관리 시스템을 통해 최고 수준의 제조 기준을 보장합니다.
유럽의 보건, 안전 및 환경 보호 법규를 완벽하게 준수합니다.
유해 물질이 전혀 없는 친환경 제조 방식입니다.
북미 최고 수준의 전기 보안 및 화재 예방 규정 준수 표준입니다.
초순수(UPW) 시스템용으로 설계된 이 제품은 친환경적이며 수은이 함유되어 있지 않습니다. 172nm VUV 모듈 강력한 라디칼 산화 반응을 일으켜 총 유기 탄소(TOC)를 ppb 수준까지 낮춥니다. 유기 화합물을 미량의 CO₂와 H₂O로 변환하여 반도체, 제약 및 실험실에 이상적인 수처리 솔루션을 제공합니다. 스마트한 모듈식 설계로 현장 유지보수 및 시스템 확장이 간편하며, 사용자 지정 전력 및 유량 설정을 완벽하게 지원합니다.
GMY 제품으로 표면 처리 정밀도를 향상시키세요 172nm 엑시머 램프고급 기술을 활용하여 광화학적 산화당사의 무수은 172nm UV 광선 솔루션은 유기 오염 물질을 효과적으로 분해하여 반도체 웨이퍼, 디스플레이 기판 및 광학 장치에서 원자 수준의 청결도를 달성합니다.
GMY의 고효율을 경험해 보세요 172nm 엑시머 램프 ~을 위한 산업용 광경화무수은, 강력한 350W~1000W VUV 광선을 사용하여 신속한 표면 가교, 무광 마감 및 PPF/PCB 코팅 개질을 구현합니다. 기존 UV 경화 방식에 비해 경화 시간을 단축하고 표면 개질 효과를 향상시킵니다.
그만큼 GMY 172nm 광변형 모듈 본 모듈은 치과 임플란트의 친수성 활성화를 위한 최고의 진공 호환 솔루션입니다. 정밀한 172nm 엑시머 기술을 통해 유기 탄화수소를 분해하여 티타늄 표면을 정화함으로써 TiO2의 생체 활성 및 골융합을 획기적으로 향상시킵니다. 원활한 장치 통합을 위해 설계된 이 모듈은 높은 출력, 최소한의 열 영향, 빠른 반응 속도, 그리고 광범위하고 균일한 빔 조사 범위를 자랑합니다.
GMY 172nm 엑시머 램프 고에너지 VUV 방사선을 제공합니다 TOC를 분해하다 초순수에서 ppb 수준까지 유해 물질을 제거합니다. 산업용수 처리에 적합한 무수은 15W/20W 램프를 사용합니다. 당사의 UV 광 시스템은 자유 라디칼을 생성하여 유기물을 CO₂와 H₂O 분자로 산화시킵니다. 이 첨단 기술은 초순수 생산에 특히 적합합니다.
그만큼 172nm 엑시머 UV 장치 배달합니다 고에너지 광세척 그리고 나노 수준 표면 개조 반도체, 배터리 및 첨단 소재 분야에 사용됩니다. 172nm의 차가운 자외선 광자를 활용하는 이 소형 시스템은 기판 손상 없이 유기 화학 결합을 끊고 오염 물질을 산화시킵니다. 높은 균일성을 제공합니다. ±15% 작동 온도가 40°C 미만이므로 기존의 저압 수은 램프를 대체할 수 있는 친환경적이고 에너지 소비가 적은 대안을 제공합니다.
